Плата розширення Dynamode PCI-E to 2x SATA III 2 внутр. канали Marvell 88SE91XX (PCI-E-2xSATAIII-Marvell)

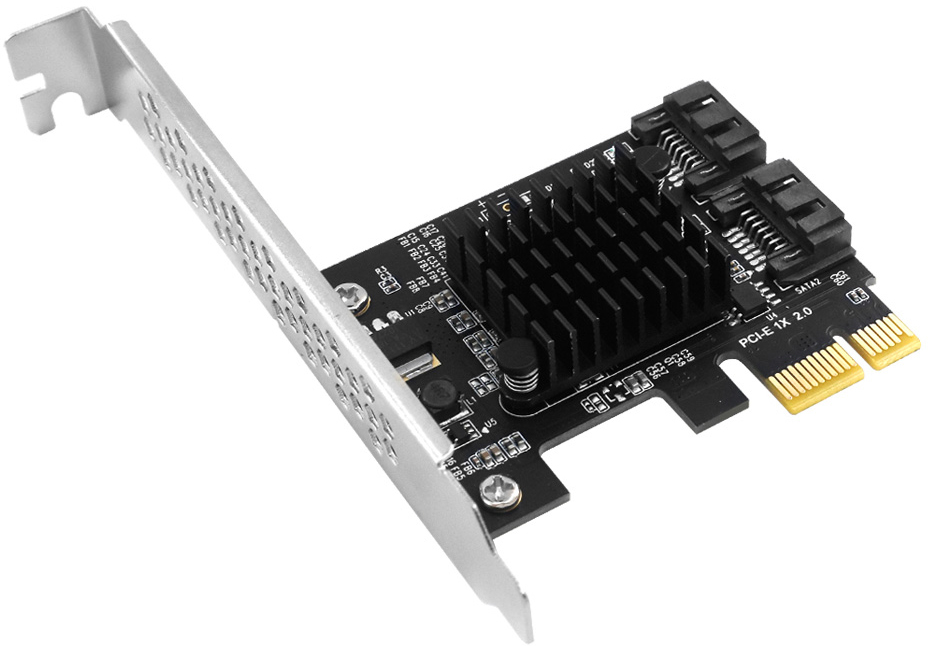

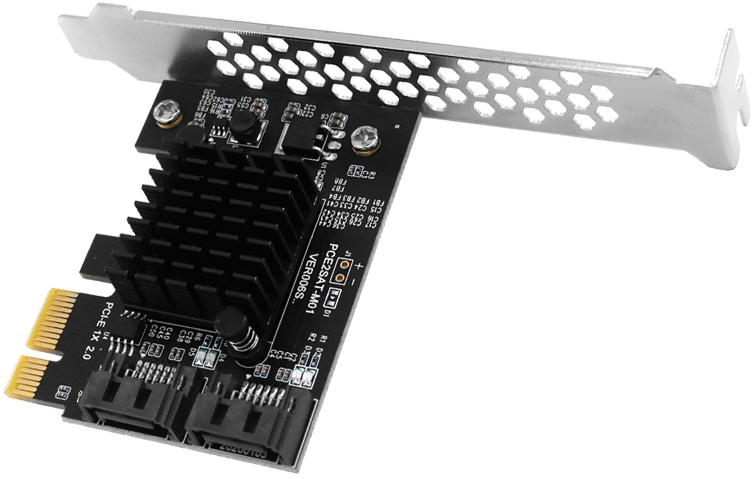

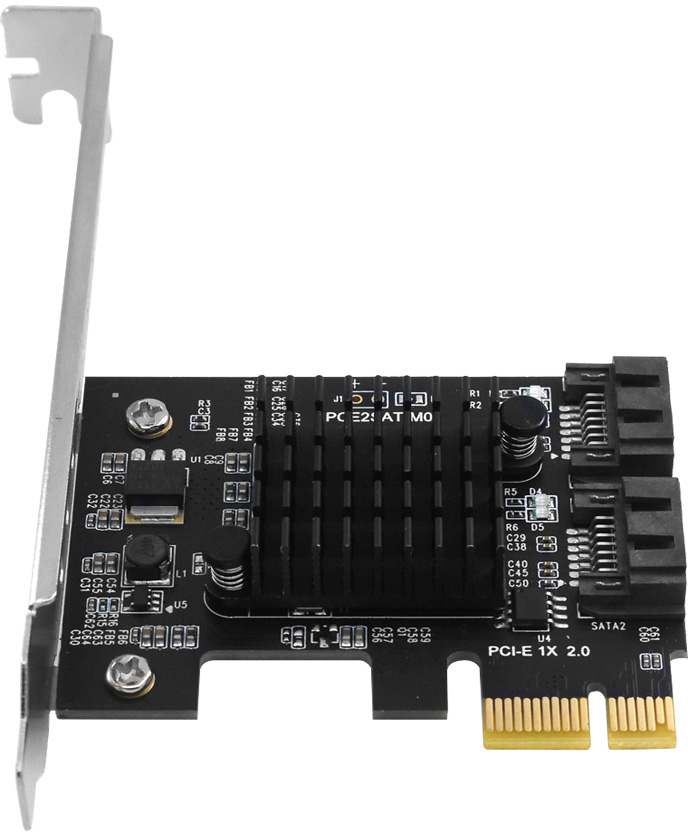

Плата розширення Dynamode PCI-E-2xSATAIII-Marvell є внутрішнім контролером PCI-Express 1x на 2 внутрішні порти SATA 3.0 6 Gb. З його допомогою ви можете під'єднати 2 жорсткі диски HDD/SSD через порти SATA 3.0 контролера до слота PCI-E х1 материнської плати, та підтримкою гарячої заміни. Швидкість передавання даних через інтерфейс SATA III до 6 Гбіт/сек. Чипсет — Marvell 88SE9125 (можливо інша версія — Marvell 88SE91ХХ). У комплектації плати є низькопрофільна планка.

Інтерфейс під'єднання плати розширення до материнської плати: PCI-E x1 (сумісний також зі слотами PCI-E х2/х4/х8/х16). Інтерфейси для під'єднання додаткових пристроїв: 2 х SATA 3.0, сумісні з SATA 2.0, SATA 1.0. Підтримує режими AHCI 1.0 та IDE. Контролер не вимагає додаткового живлення. На платі розширення є радіатор охолодження. Розмір контролера — 70 х 120 х 20 мм. Сумісність з ОС: Windows10/8/7 (32/64 bit) / Vista (32/64 bit) / XP/2003/2008/ Linux.

Особливості під'єднання плати:
1. Найбільша швидкість передавання може бути досягнута з кабелем SATA 3.0.
2. PCI-E шина (будь-яка — X1. X16) має бути версії V2.0 (GEN2). Якщо ж PCI-E шина версії V1.0 (GEN1), швидкість передавання даних буде меншою та становитиме 140-200 M. Якщо у вас на материнській платі є вільний слот PCI-E X16, просто вставте плату розширення PCI-E-2xSATAIII-Marvell у цей слот. Тому що тільки слот X16 є v. 2.0 (GEN2) для материнських плат нижче ніж H81. PCI-E x1 — це GEN1, а якщо вам потрібна висока швидкість, під'єднайте його до слота для відеокарти PCI-E x16.
3. Настроювання BIOS материнської плати: режим SATA треба змінити на AHCI, хоча на деяких материнських платах PCI-E шина версії 2.0, але BOIS за замовчуванням не вмикає високошвидкісний режим передавання (GEN2), його треба вмикати вручну.
4. Порівняння швидкості передавання даних на платі розширення SATA3.0 у PCI-E: (тільки для довідки) PCI-E 1.0 GEN1 — 140-200M PCI-E 2.0 GEN2 — 350-400M PCI-E 3.0 GEN3 — 360-410M
